CPS工法 天井仕上材ほか資料
天井仕上材
断熱・吸音材の組合せでさまざまな用途に対応します。
断熱材
押出法ポリスチレンフォーム
硬質ウレタンフォーム
高性能フェノールフォーム LG-EX

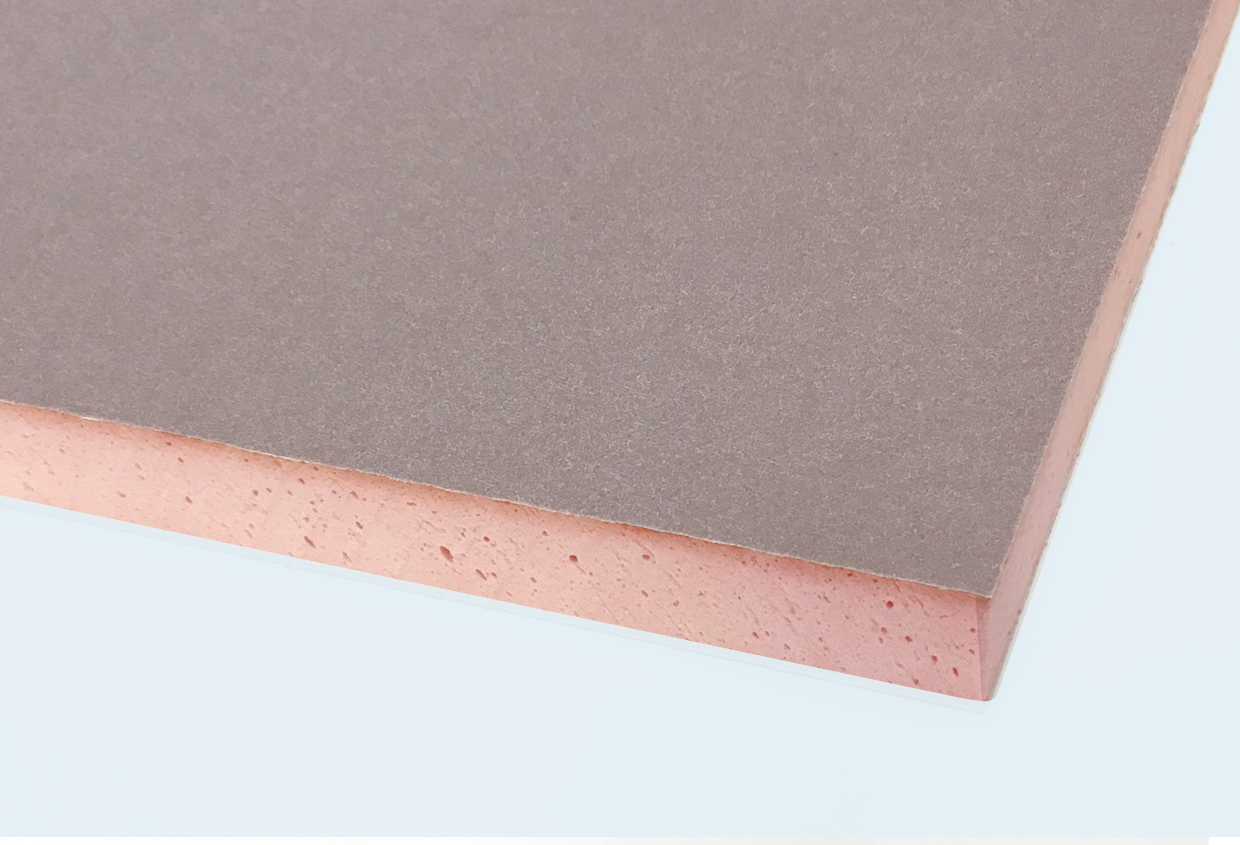

高性能フェノールフォーム LG

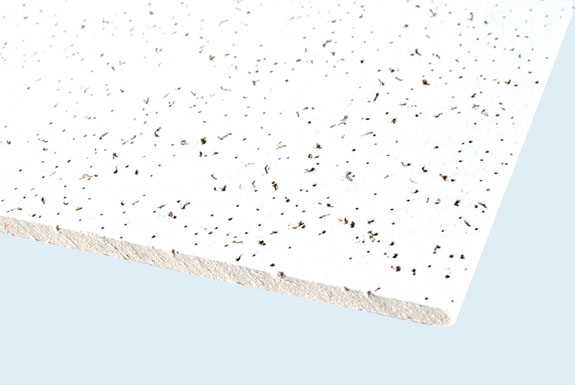

化粧ロックウール吸音板 t=9mm
トラバーチン仕様

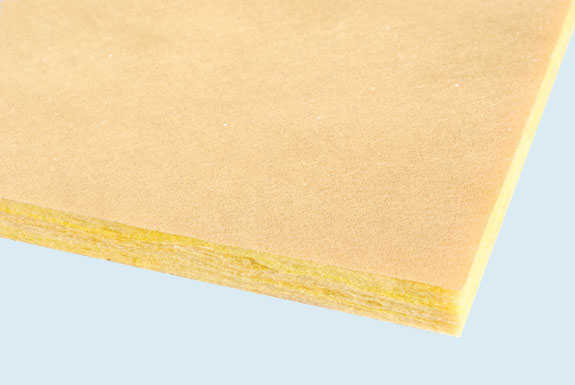

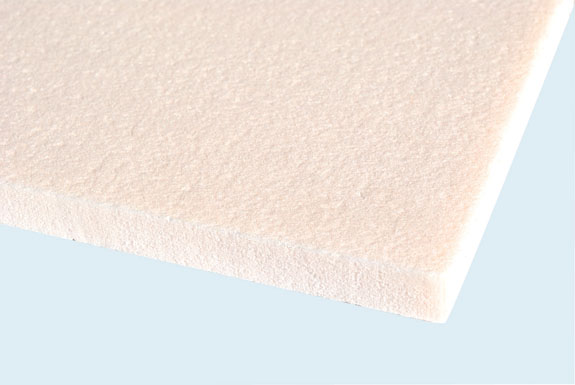

化粧グラスウールボード( 不織布仕上) t=20mm

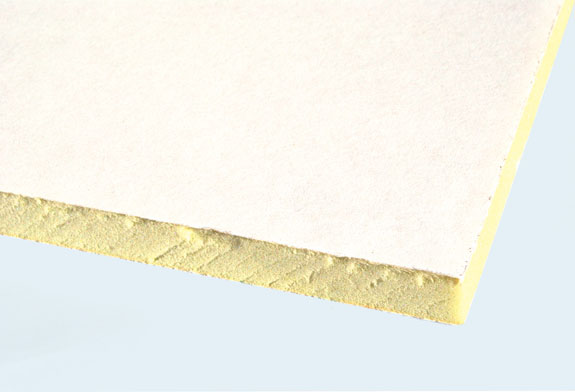

※アイボリー A-01

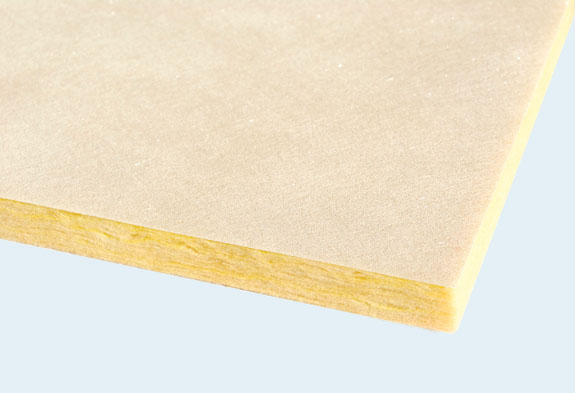

※ベージュ B-02

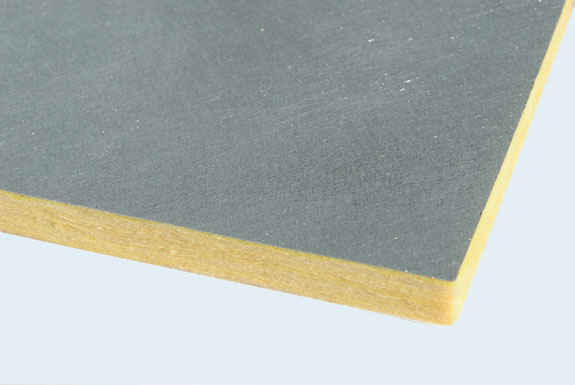

※グレー G-03

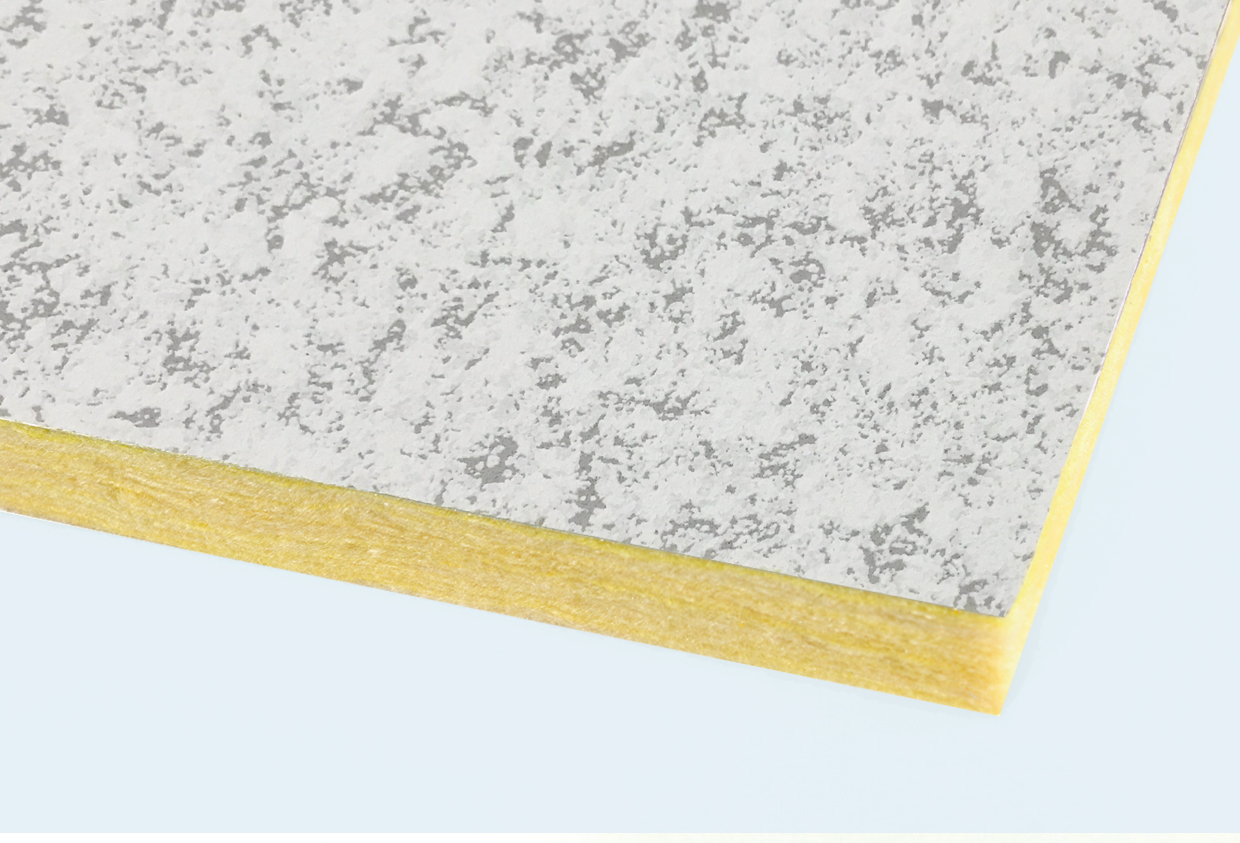

※トラバーチン T-04
| ※の天井材（仕上げ材付）は厚さ25ｍｍ以上で単板にて使用可能です。 |
天井仕上げ材別 熱貫流率一覧
| 断熱材種別熱貫流率 | 熱貫流率 |
|
|---|---|---|
| 単 板 |
※押出発泡ポリスチレン板 3種b t=50 | 0.500 |
| 硬質ウレタンフォーム板 t=50 | 0.398 | |
| 高性能フェノールフォーム板 t=50 | 0.362 | |
| グラスウール板（64kg/･3） t=25 | 1.099 | |
| 化 粧 複 合 板 |
※押出発泡ポリスチレン板 3種b t=50 ＋化粧ロックウール板 t=９ |
0.591 |
| ※押出発泡ポリスチレン板 3種b t=30 ＋化粧グラスウール板 t=20 |
0.553 | |
| 硬質ウレタンフォーム板 t=40 ＋化粧ロックウール板 t=９ |
0.452 | |
| 硬質ウレタンフォーム板 t=30 ＋化粧グラスウール板 t=20 |
0.458 | |
| 高性能フェノールフォーム板 t=40 ＋化粧ロックウール板 t=９ |
0.414 | |
| 高性能フェノールフォーム板 t=30 ＋化粧グラスウール板 t=20 |
0.429 |
| ※押出発砲ポリスチレン板はｂ類2種・3種の中からお選び頂けます。 ※化粧グラスウール板は64kg/ｍ3品からの対応になります。 |
吸音性能 残響室法による吸音率データ
| 種類 | ||
|---|---|---|
| 周波数 | ロックウール板 |
グラスウール板 |
| 125 Hz | 0.05 | 0.05 |
| 250 Hz | 0.06 | 0.24 |
| 500 Hz | 0.39 | 0.65 |
| 1000 Hz | 0.67 | 0.92 |
| 2000 Hz | 0.70 | 1.05 |
| 4000 Hz | 0.77 | 1.03 |
| ※ロックウール吸音板はトラバーチン仕様 グラスウールボードは不織布仕上げ ※背後空気層なし |
CPS工法 構成部材
| 名 称 | 材 質 | 板 厚 ( mm ) |
|---|---|---|
| オープンスペーサー | ガルバリウム鋼板 | 0.35 ～ 0.5・0.8・1.2 |
| ストッパー | ガルバリウム鋼板 | 0.35 ・0.4・0.8 |
| ※化粧ホルダー | カラーガルバリウム鋼板 | 0.35 ～ 0.5 |
| ※Ｔ型ジョイナー | カラーガルバリウム鋼板 | 0.35 ～ 0.5 |
| Ｌ型鋼 | 亜鉛メッキ鋼板 | 1.6 |
アイボリー CT-01N
ベージュ CT-02N
グレー CT-03N
| ※標準色はアイボリー・ベージュ・グレーの３色になります。 ※他の材質・色調につきましてはお問合せ願います。 ※色調は印刷物のため、実際とは異なることがあります。 |
CPS工法 構成部材単位重量 （母屋一体型仕様） （kg/㎡）
| 取付ピッチ(mm) | |||
|---|---|---|---|
名称 |
@455 | @606 | @910 |
| オープンスペーサー | 1.25 | 0.94 | 0.63 |
| ストッパー | 0.07 | 0.05 | 0.03 |
| 化粧ホルダー | 1.00 | 0.75 | 0.50 |
| Ｔ型ジョイナー | 0.36 | 0.27 | 0.18 |
| 合 計 | 2.68 | 2.01 | 1.34 |
天井仕上材別単位重量 （kg/㎡）
【単板】
| 断熱材 | ||||
|---|---|---|---|---|
| 厚み | 押出法ポリスチレン フォーム３種ｂ |
硬質ウレタン フォーム |
高性能フェノール フォーム |
化粧グラス ウールボード |
| 20mm | 0.50 | 0.60 | 0.80 | 1.60 |
| 25mm | 0.63 | 0.75 | 1.00 | 2.00 |
| 30mm | 0.75 | 0.90 | 1.20 | ― |
| 50mm | 1.25 | 1.50 | 2.00 | 3.20 |
【化粧複合板 厚み 30ｍｍ】
| 断熱材 | |||
|---|---|---|---|
| 仕上材 | 押出法ポリスチレン フォーム３種ｂ |
硬質ウレタン フォーム |
高性能フェノール フォーム |
| 化粧ロックウール吸音板 t＝9 | 3.65 | 3.75 | 3.95 |
【化粧複合板 厚み 50ｍｍ】
| 断熱材 | |||
|---|---|---|---|
| 仕上材 | 押出法ポリスチレン フォーム３種ｂ |
硬質ウレタン フォーム |
高性能フェノール フォーム |
| 化粧グラスウールボード 64kg 品 ｔ＝ 20 |
2.03 | 2.18 | 2.48 |
| 化粧ロックウール吸音板 ｔ＝９ |
4.15 | 4.35 | 4.75 |
