『CPS直付け天井 シーリングフラック』の施工手順をご紹介します。

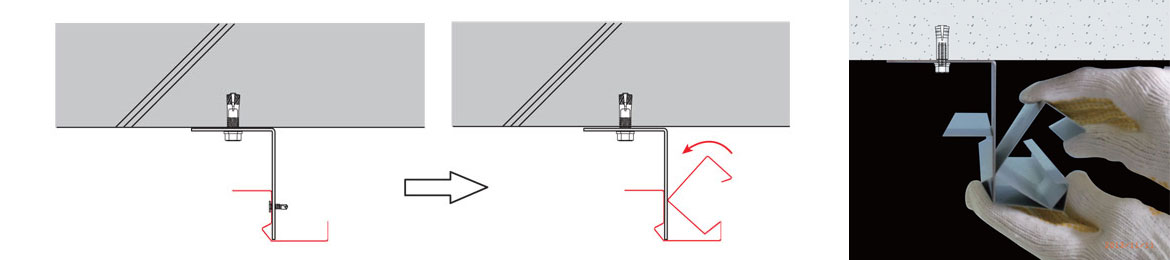

オープンスペーサーを回転させる要領で装着、ノンヘッドビス4φ×14 にて＠900以下で固定します。

ストッパー：ガルバリウム鋼板 t=0.35　L=100　を＠ 455 に押込み装着します。

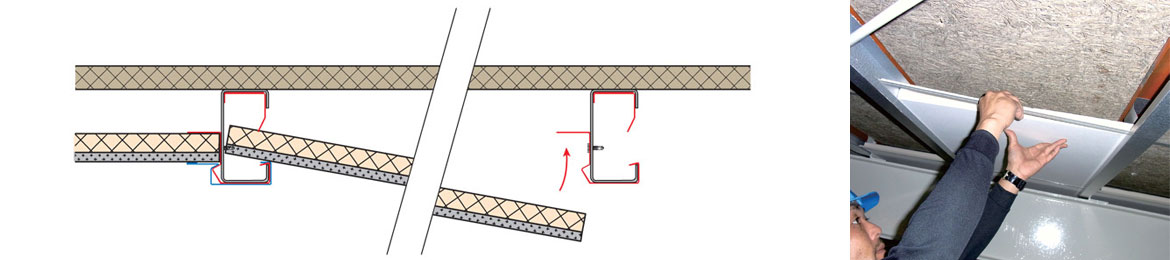

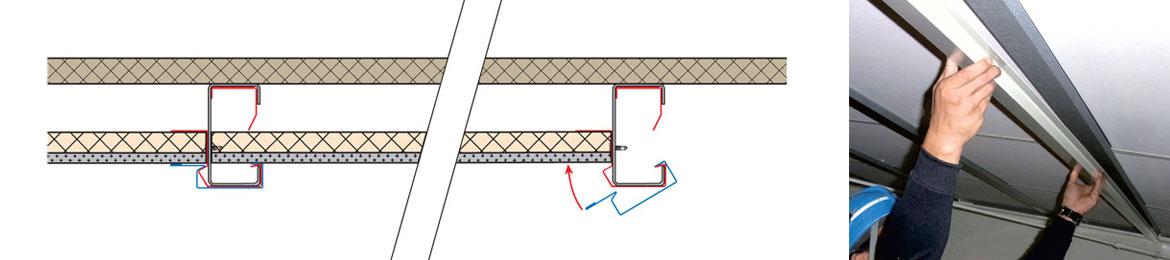

天井複合板を挿入し、T型ジョイナーを装着します。

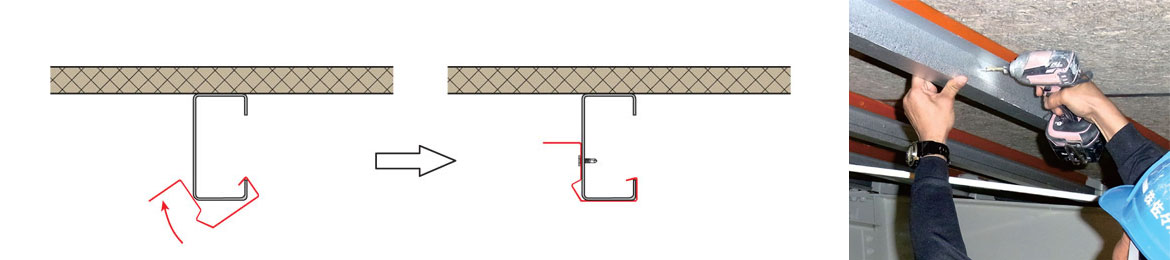

化粧ホルダー：カラーガルバリウム鋼板 t=0.35 をC 型鋼のリップに引っ掛け回転させる要領で、オープンスペーサーに嵌合させて天井の完成です。

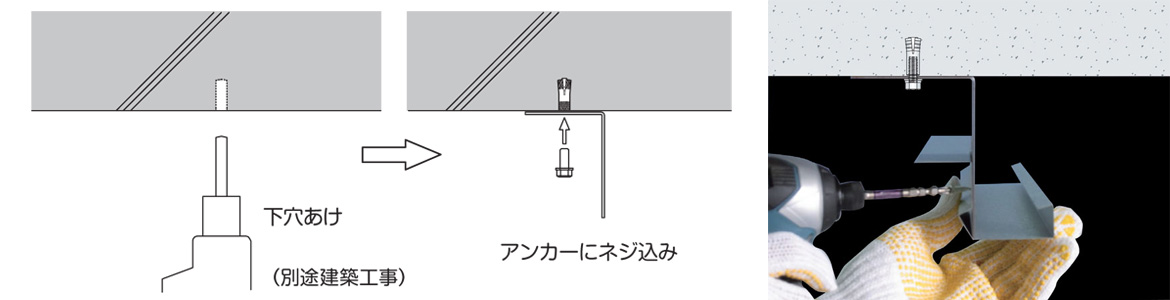

L型鋼：亜鉛メッキ鋼板 t=1.6 を＠900以下でアンカーにて取付けます。

オープンスペーサーをノンヘッドビス4φ×14 にて＠ 900 以下で固定しストッパー：ガルバリウム鋼板 t=0.4　L=100　を＠ 455 に押込み装着します。

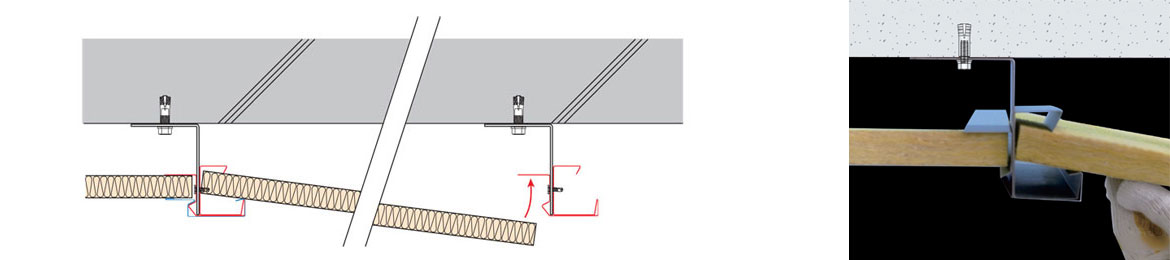

化粧グラスウールボードを挿入し、T 型ジョイナーを装着します。

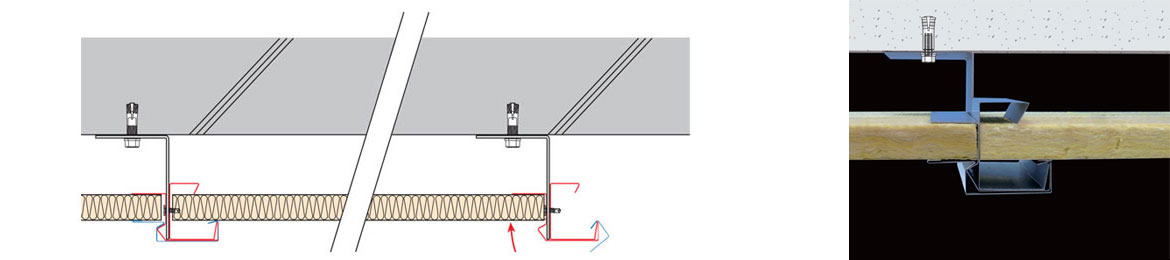

化粧ホルダー：カラーガルバリウム鋼板 t=0.4 をオープンスペーサーに引っ掛け回転させる要領で嵌合させて天井の完成です。

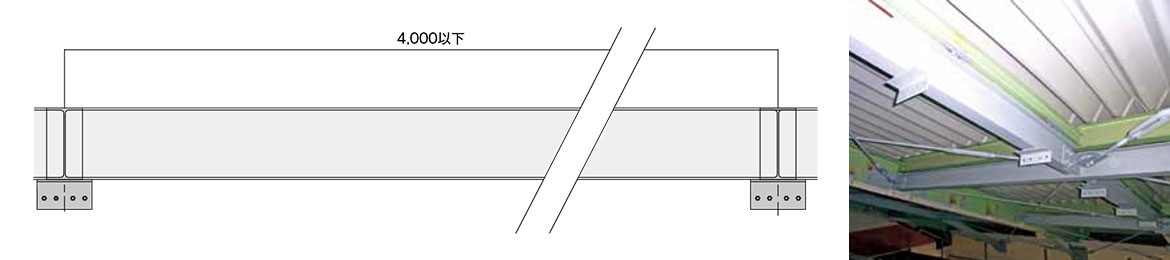

冶具受け材の取付
天井割付に基づき、冶具受けピース材（Ｌ型鋼・平鋼）を取付　（別途建築工事）

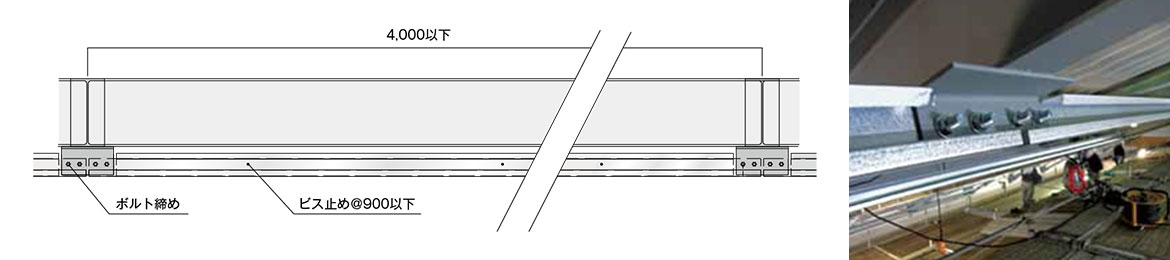

オープンスペーサーt=1.2・ストッパーt=0.8 を受け材に設置し、両端をM10 ボルトにて締付固定します。中間部はシンワッシャービスφ4×16 にて＠900 以下で固定します。

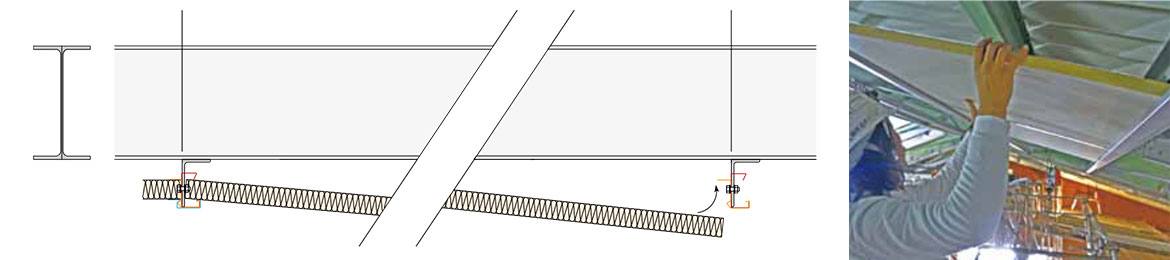

化粧グラスウールボードを挿入し、Ｔ型ジョイナーを装着します。
※化粧グラスウールボードの場合　＠920
※天井複合板の場合　＠925

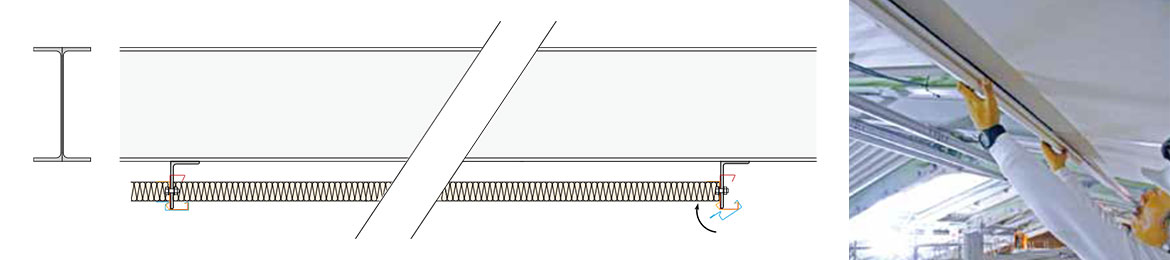

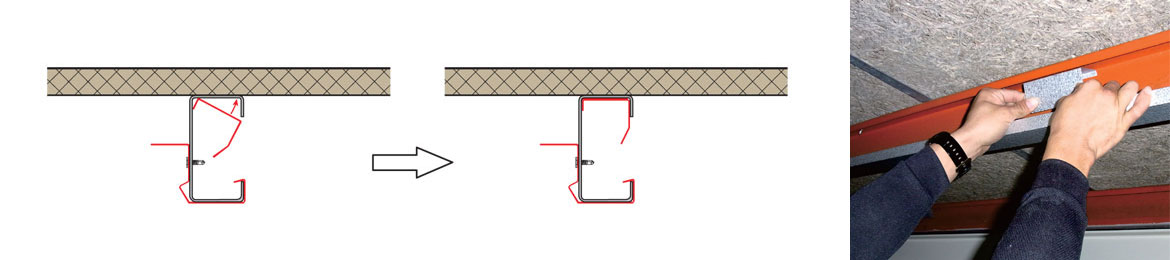

化粧ホルダー：カラーガルバリウム鋼板t=0.35 をオープンスペーサーに引っ掛け回転させる要領で嵌合させて天井の完成です。
